🌀 Разводка воздуховодов в перекрытии: сколько места они реально съедают

Приходит ко мне заказчик с проектом: потолки 2,7 метра, всё красиво нарисовано. Спрашивает — почему у соседа с такими же потолками в комнатах давит на голову, а у него нет? А сосед просто про воздуховоды не подумал вовремя. Загнал их под потолок задним числом — и потерял 25 сантиметров чистой высоты.

Приточно-вытяжная вентиляция — вещь нужная, особенно в наших герметичных домах из газоблока с пластиковыми окнами. Но воздуховоды объёмные, и если про них вспомнить после того, как перекрытие залито, начинается цирк с коробами под потолком.

Давай посчитаем честно, сколько места эти трубы реально едят и как их спрятать без потери высоты.

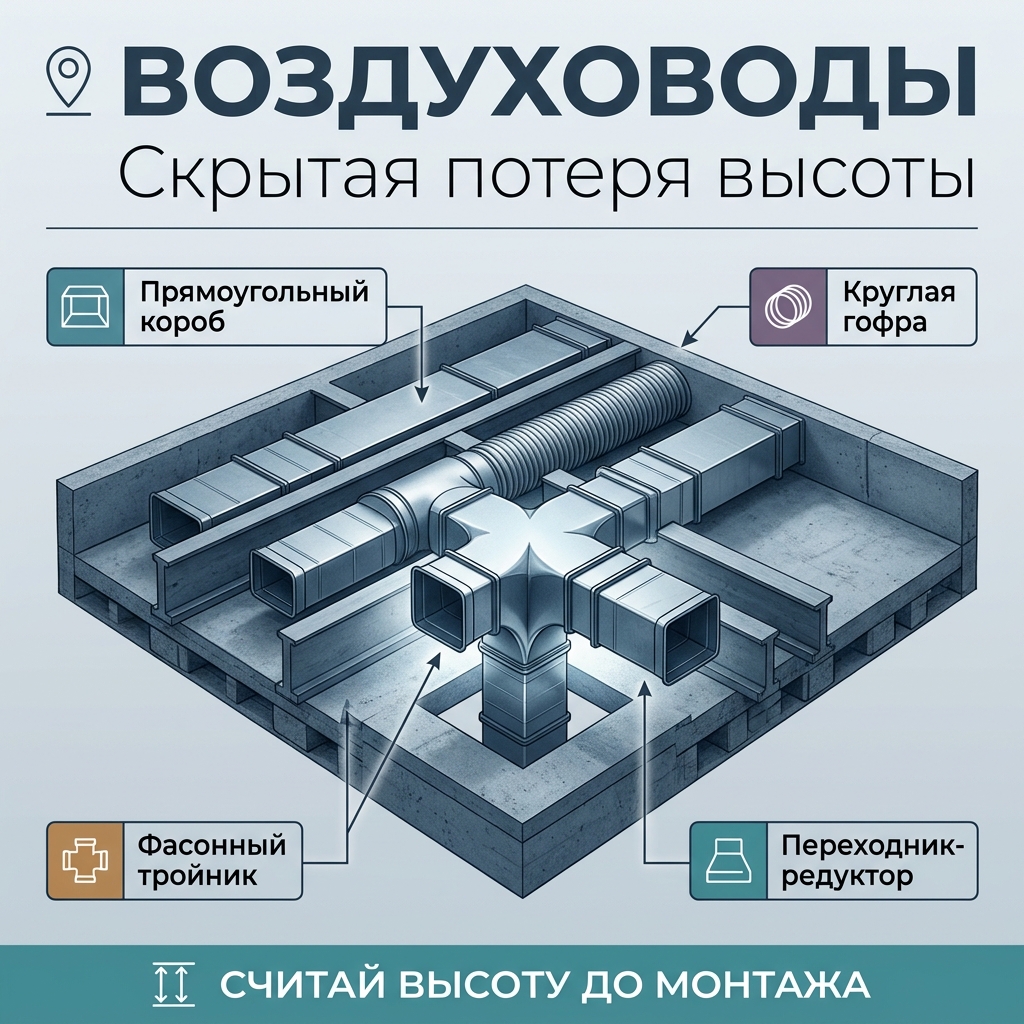

🔧 Круг против прямоугольника — цифры с объекта

Стандартный жёсткий круглый воздуховод на приток комнаты — диаметр 125–160 мм. Плюс теплоизоляция 25–50 мм по кругу, если труба идёт по холодной зоне. Итого габарит доходит до 250 мм в диаметре — четверть метра.

Прямоугольный (плоский) канал при той же пропускной способности берёт по высоте меньше — 55–90 мм, а расползается в ширину до 200–300 мм. Вот его и прячут в толщу конструкций, где высота критична.

На магистрали, которая собирает воздух со всего этажа, сечение больше — там круглая труба легко уходит за 200 мм. Одна такая под потолком — и короб на 30 см готов.

📐 Куда это влезает в перекрытии

Монолитное перекрытие 180–220 мм воздуховод в себя не пустит — арматуру резать никто не даст. Тут только вести трубы под плитой и зашивать коробом или подшивным потолком по всему маршруту.

Деревянное перекрытие по балкам — другое дело. Между балками высотой 200 мм спокойно уходит плоский канал 90 мм, ещё и на утеплитель место остаётся. Но пересекать балки поперёк нельзя — только вдоль пролёта или через специально усиленные проёмы.

Самый честный вариант для юга — заложить вентиляцию в проект на этапе планировки. Тогда магистрали идут по коридорам и санузлам, где подвесной потолок 2,5 метра никого не смущает, а в жилых комнатах высота остаётся полной.

💨 Типичная ошибка — экономия на диаметре

Видел не раз: монтажник, чтобы спрятать трубу в тонкий короб, ставит канал меньше расчётного. Воздух-то пойдёт — но со свистом и гулом. Скорость выше 4 м/с в жилой зоне — и вы получаете вентилятор, который ночью не даёт спать.

Правило простое: сечение подбирают под расход, а не под красоту потолка. Хочешь тонкий короб — бери плоский канал, но с запасом по площади сечения. Ужимать диаметр ради сантиметров — глупость, за которую платишь шумом каждую ночь.

Отдельно про конденсат. У нас в Приазовье лето влажное, и на приточной трубе с холодным воздухом в июле выступает роса. Без изоляции — капель на гипсокартон и рыжие пятна через сезон. Изоляция 25–50 мм обязательна на приточке, идущей по тёплому этажу.

🏗 Как не потерять высоту

Разноси магистрали и жилые зоны. Толстые сборные каналы — по мокрым и проходным помещениям, тонкие ответвления — в комнаты. В спальне достаточно вывести одну решётку на приток и одну на вытяжку.

Второй приём — совмещать разводку с зоной, где потолок и так понижен: гардеробные, встроенные шкафы, ниши над дверями. Труба уходит туда, где её никто не заметит.

И считай маршрут до заливки. Заложил гильзы и проёмы в перекрытии заранее — воздуховод прошёл насквозь, короба под потолком нет вообще. Опоздал — режь потом стяжку и теряй по 20–30 см в каждой комнате.

Вентиляция — это не то, что докручивают в конце. Это часть скелета дома, и место под неё резервируют вместе с фундаментом и стенами.
