Расширительный бак: закрытая или открытая система, и почему открытую пора забыть

«Миш, у меня радиаторы за пять лет насквозь проржавели. Батареи чугунные, вроде вечные, а текут по швам. Что за напасть?»

Это сообщение мне прислал Валерий из Неклиновки, вечером в четверг. Фото приложил: подтёк рыжей воды по стене, лужа на ламинате. Я посмотрел на его схему отопления и всё понял за минуту.

У него открытая система с расширительным баком на чердаке. Такие ставили тридцать лет назад, и до сих пор ставят те, кто застрял в прошлом веке. Именно этот бак и сожрал его чугун изнутри. Разберу, почему так вышло, и почему я на своих объектах открытую систему больше не проектирую вообще.

🔧 Открытый бак дышит воздухом, а вода тащит кислород прямо в металл

Открытая система — это когда наверху, обычно на чердаке или под потолком, стоит открытый бачок. Вода в нём соприкасается с воздухом. Через эту границу вода постоянно насыщается кислородом.

А кислород в системе отопления — это яд для металла. Он окисляет всё, до чего дотянется: стенки радиаторов, теплообменник котла, стальные трубы. Идёт медленная электрохимическая коррозия. Металл ржавеет не снаружи, а изнутри, где вы этого не видите.

У Валерия чугунные батареи текли по стыкам секций. Чугун вроде стойкий, но ниппели и прокладки в открытой системе живут недолго. А если бы у него стоял стальной панельный радиатор — прогнил бы за три-четыре года насквозь.

Вода в закрытой системе один раз залилась, отдала растворённый кислород за первые недели работы и дальше идёт по кругу без доступа воздуха. Коррозии почти нет. Разница в сроке службы котла и радиаторов — в разы.

Открытый бак — это дырка, через которую в систему постоянно лезет воздух.

💨 Открытая система ещё и испаряет воду, и в неё лезет воздушная пробка

Кислород — не единственная беда. Открытый бак постоянно испаряет воду. Уровень падает, приходится доливать. А каждая доливка — это новая порция свежей воды с новым растворённым кислородом. Замкнутый круг коррозии.

Плюс завоздушивание. В открытой системе воздух гуляет свободно, собирается в верхних точках, в радиаторах появляются пробки. Батарея сверху холодная, снизу горячая. Приходится бегать со спускником, стравливать.

Был у меня объект в Неклиновке, старый дом. Хозяйка жаловалась, что дальняя комната не греется. Полез на чердак — а там открытый бак наполовину пустой, уровень воды упал ниже уровня подачи в тот радиатор. Воздух вместо воды. Долили — заработало. Через месяц опять испарилось.

Открытая система требует няньки. Закрытая — залил и забыл на годы.

📐 Объём бака считается от объёма системы, и формула простая

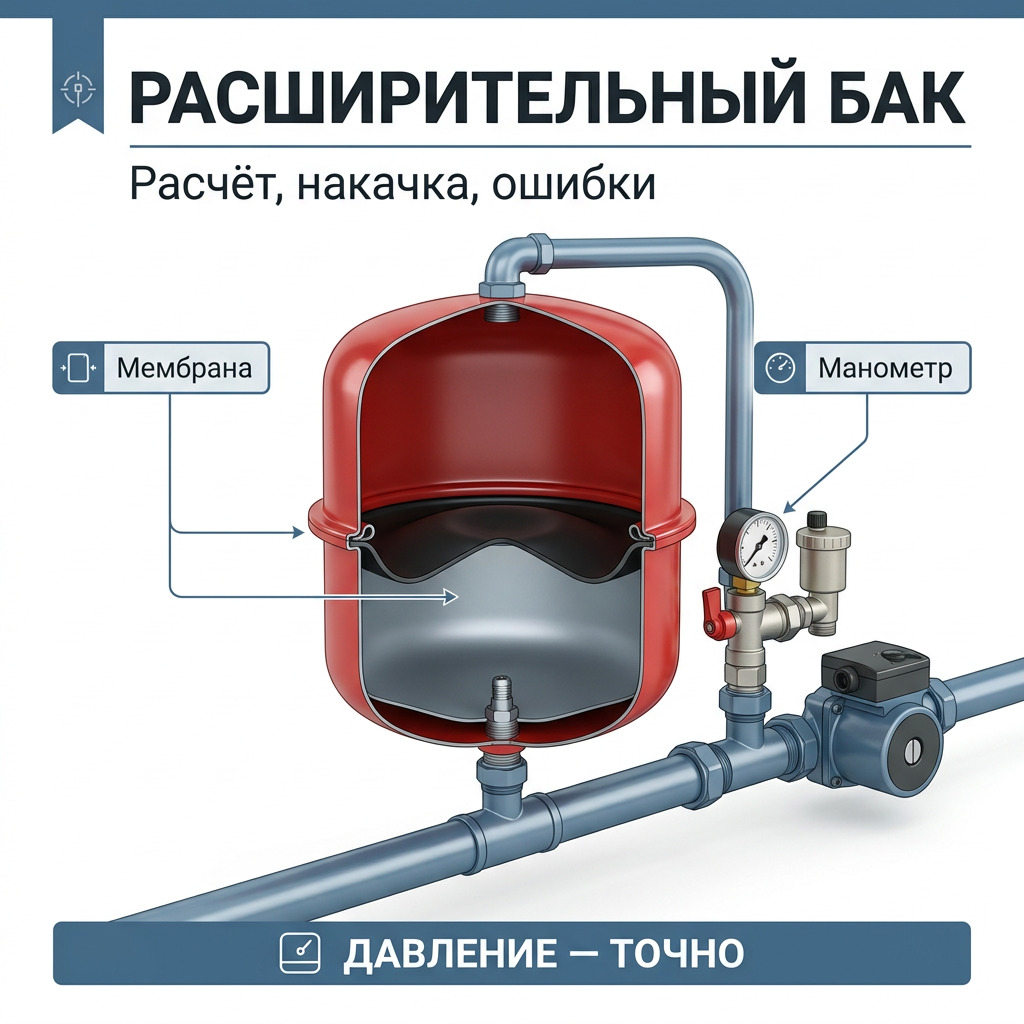

Теперь про закрытую систему и главную деталь — мембранный расширительный бак. Он герметичен, внутри резиновая мембрана делит бак на две части: с одной стороны вода, с другой — воздух под давлением. Вода нагрелась, расширилась, продавила мембрану, сжала воздух. Остыла — воздух вернул объём назад. Никакого контакта с атмосферой.

Объём бака зависит от объёма всей системы и от того, насколько сильно вода расширяется при нагреве.

Формула такая:

Vбак = (Vсистемы × E) / (1 − Pмин / Pмакс)

Разберу по буквам:
— Vсистемы — весь объём теплоносителя: котёл, трубы, радиаторы, тёплый пол
— E — коэффициент расширения воды, при нагреве до 80 градусов это примерно 0,035, для антифриза берут 0,045
— Pмин — предварительное давление в баке и минимальное давление в системе, в барах абсолютных
— Pмакс — максимальное давление, при котором сработает предохранительный клапан

Объём системы прикидывают проще: на каждый киловатт мощности котла примерно 12–15 литров теплоносителя. Котёл на 24 кВт — это около 300 литров в среднем доме.

Считаем для дома с системой 100 литров, вода до 80 градусов, давление подпитки 1,5 бар, клапан на 3 бар:

Vбак = (100 × 0,035) / (1 − 2,5 / 4,0) = 3,5 / 0,375 = 9,3 литра

Абсолютное давление — это манометрическое плюс 1. Поэтому 1,5 бар в системе превращается в 2,5 абсолютных, а 3 бар клапана — в 4,0.

Берём ближайший больший по ряду — бак на 12 литров. Запас нужен, впритык не ставят.

🧮 Маленький бак дороже большого: он умирает первым

Часто бригады ставят бак поменьше — экономят пару тысяч. А потом система при нагреве давит клапан, вода капает, давление падает, автоматика подпитки доливает свежую воду с кислородом. И снова коррозия.

Посчитаю на цифрах 2026 года, что стоит бак и что стоит экономия:

Расширительные баки, розница:
— 8 литров — около 2 200 рублей
— 12 литров — около 2 900 рублей
— 18 литров — около 3 800 рублей
— 24 литра — около 4 900 рублей

Разница между баком на 8 и на 18 литров — полторы тысячи рублей. Один раз.

А теперь цена ошибки. Если бак мал, клапан капает, подпитка доливает воду. За отопительный сезон через постоянный подсос свежей воды теплообменник котла и радиаторы получают дозу кислорода как за пять лет нормальной работы.

Новый теплообменник для настенного котла — от 18 000 до 40 000 рублей. Стальной радиатор — от 4 000 за секцию-панель. Экономия полутора тысяч на баке оборачивается десятками тысяч на замене.

Бак берут с запасом. Это самое дешёвое место в системе, чтобы на нём экономить.

⚙️ Предварительная накачка бака — то, что забывают проверить почти всегда

Внутри бака есть воздух под давлением — это и есть предварительная накачка. С завода баки идут накачанными на 1,5 бар, но это не всегда подходит под вашу систему. И главное — за годы воздух через ниппель потихоньку стравливается, давление падает.

Правило простое: предварительное давление в баке ставят на 0,2 бар ниже давления подпитки системы.

Подпитка 1,5 бар — накачка бака 1,3 бар. Подпитка 2,0 бар — накачка 1,8 бар.

Зачем на 0,2 меньше? Чтобы мембрана в холодной системе уже начала принимать воду, а не стояла пустой. Если накачка равна давлению подпитки, бак в холодном состоянии пустой и работает только частью объёма.

Проверяют накачку так: сбрасывают давление в системе до нуля, отсекают бак краном, берут обычный автомобильный манометр, меряют давление на ниппеле бака. Подкачивают автонасосом или компрессором до нужного.

Важно: мерить и накачивать надо на пустом баке, когда со стороны воды давления нет. Иначе цифра будет неверной.

Был случай в Таганроге, на Русском поле. Хозяин жаловался — котёл раз в неделю выдаёт ошибку по давлению, приходится подпитывать. Приехал, глянул на бак — накачка ноль. Воздух весь ушёл за три года. Бак не работал вообще, всё расширение уходило на клапан. Накачал до 1,3 бар — проблема ушла навсегда. Работы на десять минут.

Проверяйте накачку бака раз в год перед сезоном. Это бесплатно и спасает котёл.

🔩 Ошибка первая: бак ставят после насоса, а надо до

Самая частая ошибка монтажа. Расширительный бак ставят где придётся — часто прямо в котельной после циркуляционного насоса, на подаче.

А правильно — на обратке, перед насосом, в зоне спокойного давления. Разберу почему.

Насос создаёт перепад давления: на выходе давит, на входе подсасывает. Если бак стоит на выходе насоса, он ловит завышенное давление и постоянно передавливается. Если на входе перед насосом — работает в штатном режиме.

Классика: бак вешают на обратную трубу, рядом с местом подпитки, до насоса по ходу воды. Там давление стабильное, температура ниже — резиновая мембрана дольше живёт.

Как увидеть ошибку самому: посмотрите, где стоит насос и где бак. Если бак после насоса на горячей подаче — это неправильно. На современных котлах насос встроен, и производитель уже развёл точку подключения бака грамотно. Проблема в самосборных системах, где насос отдельный.

У соседа Валерия, кстати, когда переделывали на закрытую, бригада первый раз повесила бак на подачу. Я заставил перевесить. Спорили, но манометр всё показал: на подаче скакало, на обратке — ровно.

Место бака — обратка, до насоса. Не наоборот.

🛡️ Ошибка вторая: нет группы безопасности, и система превращается в бомбу

Группа безопасности — это блок из трёх устройств на одном коллекторе:
— предохранительный клапан, обычно на 3 бар
— автоматический воздухоотводчик
— манометр

Ставится на подаче сразу после котла, до первой запорной арматуры. Между котлом и группой безопасности не должно быть ни одного крана. Иначе перекрыл кран — и клапану некуда сбрасывать.

Что делает клапан: если давление вырастет выше 3 бар — например, бак отказал или котёл перегрелся — клапан открывается и сбрасывает воду. Это защита от разрыва теплообменника и труб.

Без группы безопасности закрытая система реально опасна. Вода при перегреве расширяется, давление растёт, а деваться ему некуда. Рвёт по самому слабому месту. В лучшем случае — течь, в худшем — гидроудар и разорванный котёл.

Стоит группа безопасности недорого:
— готовый блок в сборе — от 2 500 до 4 500 рублей
— по отдельности клапан плюс воздухоотводчик плюс манометр — около 3 000

Приезжал на приёмку в Покровское, дом строила чужая бригада. Котёл дорогой, всё красиво. А группы безопасности нет вообще. Спрашиваю — говорят, у котла внутри есть клапан. Есть, но встроенный клапан не всегда рассчитан на всю систему, и воздухоотводчик наружный всё равно нужен. Заставил доставить. Три тысячи рублей против риска разрыва теплообменника за сорок.

Группа безопасности — не опция. Это обязательный узел закрытой системы.

📊 Ошибка третья: неверное давление подпитки, и система живёт на грани

Третья беда — давление подпитки выставляют наугад. Кто-то качает до 2,5 бар, кто-то оставляет 0,8 бар. Оба варианта плохи.

Давление подпитки в холодной системе для частного двухэтажного дома — 1,2–1,5 бар.

Логика простая. Давление должно быть достаточным, чтобы вода поднялась до верхних радиаторов на втором этаже и там не было воздуха. На каждые 10 метров высоты нужен примерно 1 бар. Для двух этажей 1,2–1,5 бар хватает с запасом.

Если давление занижено — верхние радиаторы завоздушиваются, не греют, насос может работать всухую и шуметь.

Если завышено — при нагреве вода расширится, давление подскочит выше 3 бар, клапан начнёт сбрасывать, пойдёт та самая цепочка с доливками и коррозией.

Как проверить самому — по манометру на группе безопасности:
— холодная система утром — должно быть около 1,2–1,5 бар
— система прогрелась — стрелка поднимется до 1,8–2,2 бар, это норма
— если на горячую зашкаливает за 2,8–3,0 — бак мал или накачка неверная
— если на холодную падает ниже 1,0 — где-то утечка или бак спустил накачку

Записывайте показания манометра холодной и горячей системы. Два числа расскажут о состоянии всей системы.

📋 Что проверить самому за один вечер

Пройдитесь по своей котельной с этим списком. Займёт полчаса, а вы поймёте, в каком состоянии система:

— какая у вас система, открытая или закрытая — если на чердаке открытый бачок, пора переделывать
— есть ли группа безопасности на подаче сразу после котла
— нет ли крана между котлом и группой безопасности
— где стоит расширительный бак — на обратке до насоса это правильно
— какое давление показывает манометр на холодной системе, какое на горячей
— проверьте накачку бака автомобильным манометром на ниппеле, сбросив давление
— соответствует ли объём бака объёму системы по формуле

Если хоть по одному пункту ответ вас смутил — есть повод разобраться до начала сезона, а не в январе с текущим котлом.

🖊️ Всё это решается одним листом до начала монтажа

Самое обидное, что все три ошибки монтажа и неверный объём бака — это ошибки проекта, а не рук. Их не бывает, если система посчитана на бумаге заранее.

На чертеже отопления сразу видно: где котёл, где насос, где бак, где группа безопасности. Объём бака посчитан по формуле от реального объёма системы. Давление подпитки и накачка бака проставлены цифрами. Бригаде остаётся собрать по схеме, а не гадать.

Когда я делаю проект, я закладываю бак с запасом, ставлю его на обратку, рисую группу безопасности без кранов до неё и пишу давления прямо на схеме. Монтажник не думает — он исполняет. И спорить не о чем: всё на чертеже.

История Валерия закончилась хорошо. Систему перевели на закрытую, поставили бак на 18 литров, группу безопасности, выставили подпитку 1,4 бар и накачку 1,2. Чугунные батареи, которые ещё держались, промыли и оставили. Второй сезон — ни одной доливки, ни одной ошибки котла.

Разница между открытой и закрытой системой — это разница между «менять радиаторы каждые пять лет» и «залил и забыл на пятнадцать».

Если у вас на чердаке до сих пор стоит открытый бак или вы только собираетесь ставить отопление — напишите мне, посчитаю объём бака под вашу систему и разложу схему котельной так, чтобы бригаде негде было ошибиться.

Такие котельные я разбираю почти на каждом объекте — где бак не там, где группы безопасности нет, где давление наугад. Показываю эти разборы с фото и схемами там, где вам удобнее читать, выбирайте площадку:
