🪵 Обвязка тёплого пола: смесительный узел и термоголовки — почему без него пол либо холодный, либо трещит по стяжке

Приезжаю на объект зимой. Хозяин жалуется: тёплый пол то греет, то нет, а по стяжке в двух местах пошла трещина. Смотрю в котельную — контуры пола подключены напрямую к радиаторной подаче. То есть 70 градусов гнали прямо в трубу под ламинат.

Это классика. Люди думают, что тёплый пол — это просто уложить трубу и подключить к котлу. Нет. Между котлом и полом обязан стоять узел, который понижает температуру и качает воду по контурам. Иначе пол работает как попало, а стяжка рвётся от перегрева.

Разберу без воды, как это устроено и на чём тут разводят.

🌡️ Зачем вообще понижать температуру

Радиатор работает на подаче 55–70 градусов. Тёплому полу столько не надо и категорически нельзя. Рабочая температура воды в контуре пола — в большинстве случаев 35–45 градусов, поверхность стяжки при этом держится в районе 26–29 градусов.

Если загнать в трубу под стяжку 65 градусов, происходит две вещи. Первое — по полу невозможно ходить, жарит как сковородка. Второе — стяжка нагревается неравномерно и трескается, особенно если труба уложена с шагом больше 20 см.

Поэтому нужен смесительный узел. Он подмешивает к горячей подаче остывшую обратку из самого пола и держит нужную температуру на входе в контуры. Работает автономно от котла.

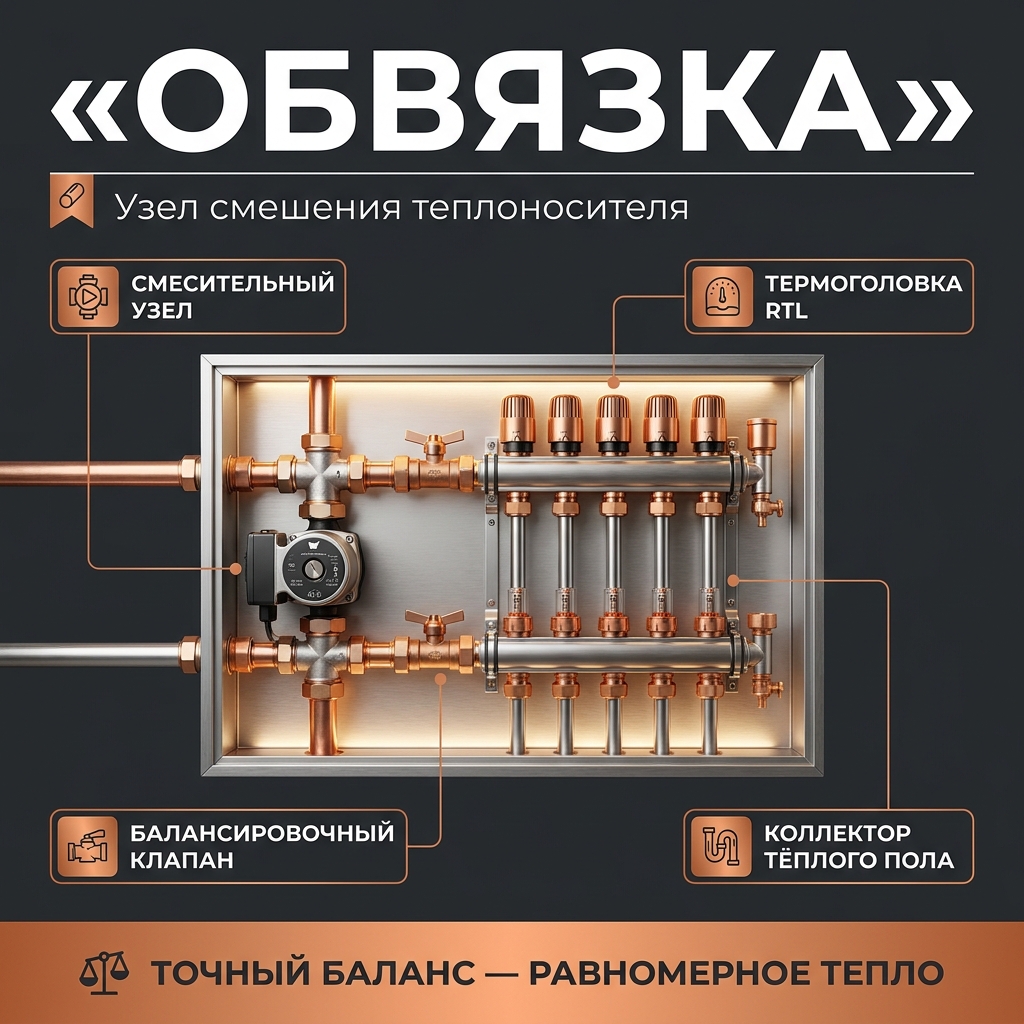

🔧 Из чего собран смесительный узел

Сердце узла — трёхходовой или двухходовой клапан с термоголовкой. Термоголовка с выносным датчиком стоит на подаче и следит за температурой воды, идущей в пол. Стало жарче нужного — клапан прикрыл горячую подмешку, стало холоднее — приоткрыл.

Дальше циркуляционный насос. Он гоняет воду именно по контурам пола, независимо от основного насоса котла. На дом 100–150 квадратов обычно хватает насоса 25/60. Обязательно ставится байпас с перепускным клапаном — чтобы насос не работал в закрытую систему, когда все контуры перекрыты термостатами.

Готовый насосно-смесительный узел приличного бренда в 2025-м стоит 12–18 тысяч. Дешёвые китайские клапаны за 3 тысячи — лотерея, термоголовка залипает через сезон, и пол опять либо кипит, либо стынет.

📏 Гребёнка и балансировка — где чаще всего косячат

От узла вода идёт на коллектор — ту самую гребёнку с расходомерами. Каждый контур пола заходит на свой выход. И вот тут главная ошибка: люди делают контуры разной длины, а расходомеры не крутят.

Правило простое: длина одного контура — до 80–100 метров, все контуры в пределах комнаты старайся делать примерно равными. Если один контур 60 метров, а второй 110 — короткий заберёт весь поток, длинный останется холодным. Балансировка расходомерами обязательна, иначе половина пола не греет.

Расходомер — это тот прозрачный колпачок со шкалой на гребёнке. По нему выставляешь литры в минуту на каждый контур. Пропустил этот шаг — получил комнату, где у окна холодно, а у двери пекло.

⚙️ Термоголовки на контуры или на узел — не путай

Часто путают две разные вещи. Есть термоголовка на смесительном узле — она держит общую температуру подачи в пол. А есть сервоприводы на каждом выходе гребёнки, которые управляются комнатными термостатами и регулируют уже каждую комнату отдельно.

Первое отвечает за то, чтобы в трубу не пошёл кипяток. Второе — за комфорт в конкретной спальне или кухне. Одно другое не заменяет.

Если бюджет тянет только на что-то одно — ставь узел с термоголовкой на подаче. Без него система физически опасна для стяжки. Покомнатное регулирование сервоприводами добавишь потом, проводку под термостаты заложи сразу.

В нашем приазовском климате тёплый пол в межсезонье часто работает один, без радиаторов — осенью и весной этого хватает. Тем важнее, чтобы узел держал ровные 40 градусов, а не гонял то жар, то холод.

Собранный по уму узел живёт десятилетиями и про него забываешь. Собранный на скупости напоминает о себе трещиной в стяжке и разобранным полом уже на второй сезон.
