⚙️ Коллектор тёплого пола: сколько контуров ставить и куда его прятать, чтобы потом не долбить стену

Приезжаю на объект, хозяин гордо показывает тёплый пол. Один контур на весь первый этаж — 140 метров трубы одной петлёй. Спрашиваю: греет? Отвечает — у порога горячо, в дальнем углу как в морге.

Так и работает труба длиннее нормы: вода отдаёт тепло в начале петли и приходит к концу уже остывшей. А коллектор запихнули в кладовку под лестницей — чтобы подобраться к нему, надо на карачках лезть мимо велосипедов. Разбираемся, как не повторить.

🔧 Длина контура решает всё

Главное правило: один контур — это одна петля трубы от коллектора и обратно к нему. И длина её ограничена гидравликой, а не вашим желанием сэкономить на разветвлениях.

Для трубы 16 мм рабочая длина петли — до 80–90 метров, для 20 мм — до 100–120. Больше — насос не продавит, дальний конец будет холодным. Это не рекомендация, это физика: чем длиннее петля, тем выше сопротивление потоку.

Считается просто. Площадь комнаты делите на шаг укладки. При шаге 15 см на квадратный метр уходит около 6,7 метра трубы, при шаге 10 см — 10 метров. Комната 20 м² с шагом 15 см — это примерно 134 метра. Значит, одной петлёй не обойтись, режьте на два контура.

📐 Сколько контуров на дом

Правило, которое я вбиваю каждому заказчику: каждая комната — минимум один отдельный контур. Не «на этаж один», не «на две спальни одна петля». Отдельный.

Почему? Регулировка. В спальне хотите 22 градуса, в санузле 26, а в гостиной с большими окнами вообще другой расход. Если это один контур — крутить нечем, живёте с усреднённой температурой, которая никого не устраивает.

Дом 100 м² по факту почти всегда выходит на 6–9 контуров: кухня, гостиная, две-три спальни, санузел, прихожая, коридор. Отсюда и число выходов на коллекторе. Берите гребёнку с запасом на один-два контура — докупать потом дороже и геморройнее, чем сразу взять на выходе больше.

Отдельно про мокрые зоны. Санузел и котельную закладывайте всегда — даже если основное отопление радиаторное. По холодной таганрогской весне, когда котёл ещё топит слабо, тёплый пол в ванной — единственное, что спасает от ощущения ледяной плитки под ногами.

🚪 Где вешать коллектор

Идеальное место — геометрический центр дома. Чем ближе коллектор к центру, тем короче и равномернее лучи труб до каждой комнаты. Загоните гребёнку в дальний угол — до противоположной спальни труба пойдёт транзитом через полдома, съедая метраж петли впустую.

Высота монтажа — низ шкафа примерно на уровне стяжки или чуть выше, чтобы трубы уходили в пол без резких изломов. Коллекторный шкаф — либо встроенный в нишу стены, либо накладной. Нишу под встройку закладывайте на этапе кладки: потом штробить несущую стену под ящик 60×70 см — то ещё удовольствие.

И доступ. К коллектору вы будете подходить: стравливать воздух, регулировать расход, при аварии перекрывать контур. Прятать его за встроенный шкаф с посудой или замуровывать наглухо — прямая ошибка. Дверца, ревизия, свободный подход — обязательны.

💧 Что ещё внутри шкафа

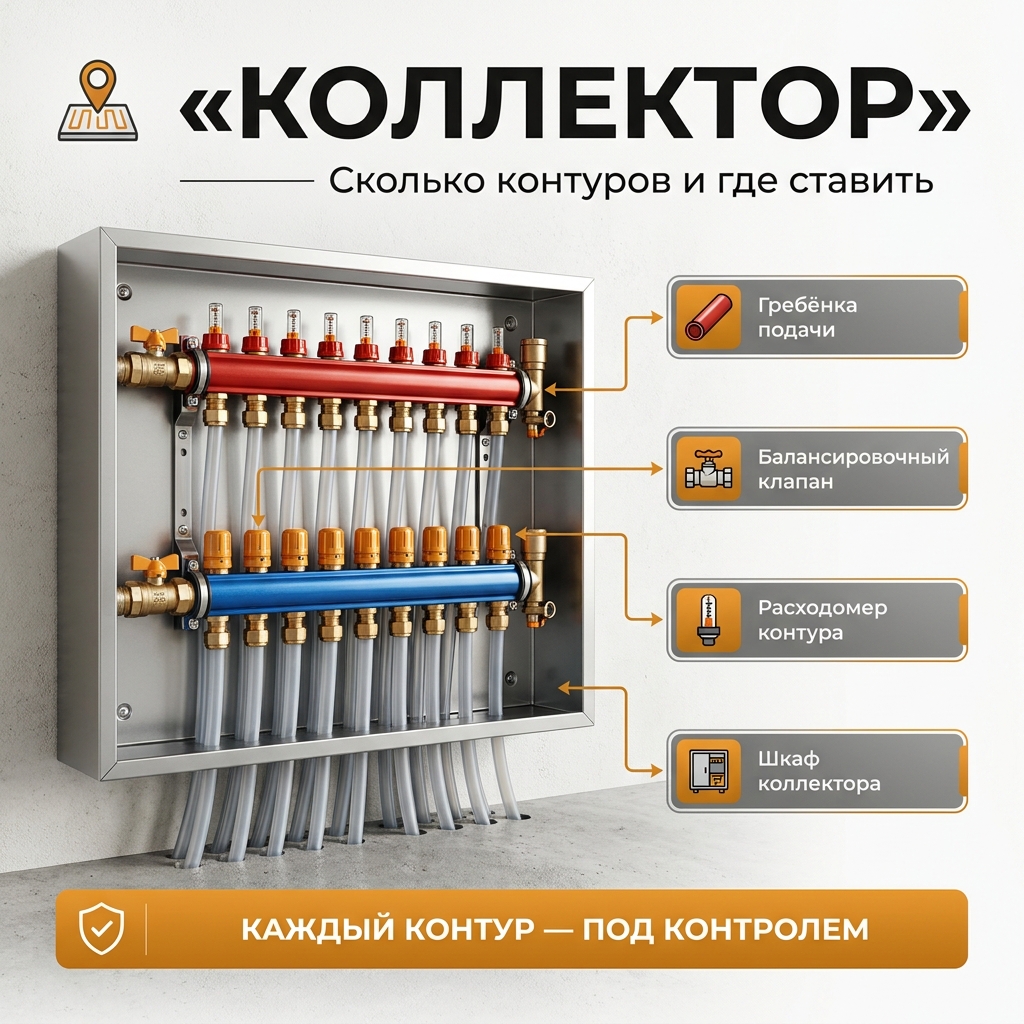

Гребёнка — это не просто две трубы с отводами. На подаче ставятся расходомеры (флоуметры) — по ним балансируете каждый контур, выставляете, сколько литров в минуту идёт в каждую петлю. Без балансировки все длинные контуры недокормлены, короткие перегреты.

На обратке — термостатические клапаны под сервоприводы, если планируете автоматику по комнатным термостатам. Плюс воздухоотводчик и сливной кран снизу — обязательно оба, иначе завоздушенную систему не запустите и не сольёте на зиму.

Насосно-смесительный узел вешают рядом, если тёплый пол запитан от высокотемпературного котла. Он подмешивает обратку и держит на подаче 35–45 градусов — заводить в стяжку 70-градусную воду с котла нельзя, стяжка потрескается, а ногам будет горячо.

Коллектор — сердце водяного пола, и собранный на коленке он аукается годами кривой температурой по комнатам. Собирайте один раз с расходомерами и нормальным доступом — переделка означает вскрытую стяжку.
