🚰 Канализационная труба под фундаментом: гильза и компенсация усадки

Труба вышла из-под дома целой, а через два года — трещина в раструбе и вонь из подвала. Знакомо? У меня на разборе таких случаев за сезон набирается штук пять. И почти всегда причина одна: трубу тупо замуровали в бетон или в стену фундамента без гильзы.

Дом — это тонны массы. Он садится, дышит, гуляет по грунту первые пару лет. А жёсткая пластиковая труба, зажатая в фундаменте намертво, эту подвижку не прощает. Бетон её просто перекусывает как ножницами.

Расскажу, как проходить фундамент правильно, чтобы забыть про этот узел на 50 лет.

🔧 Что такое гильза и зачем она вообще нужна

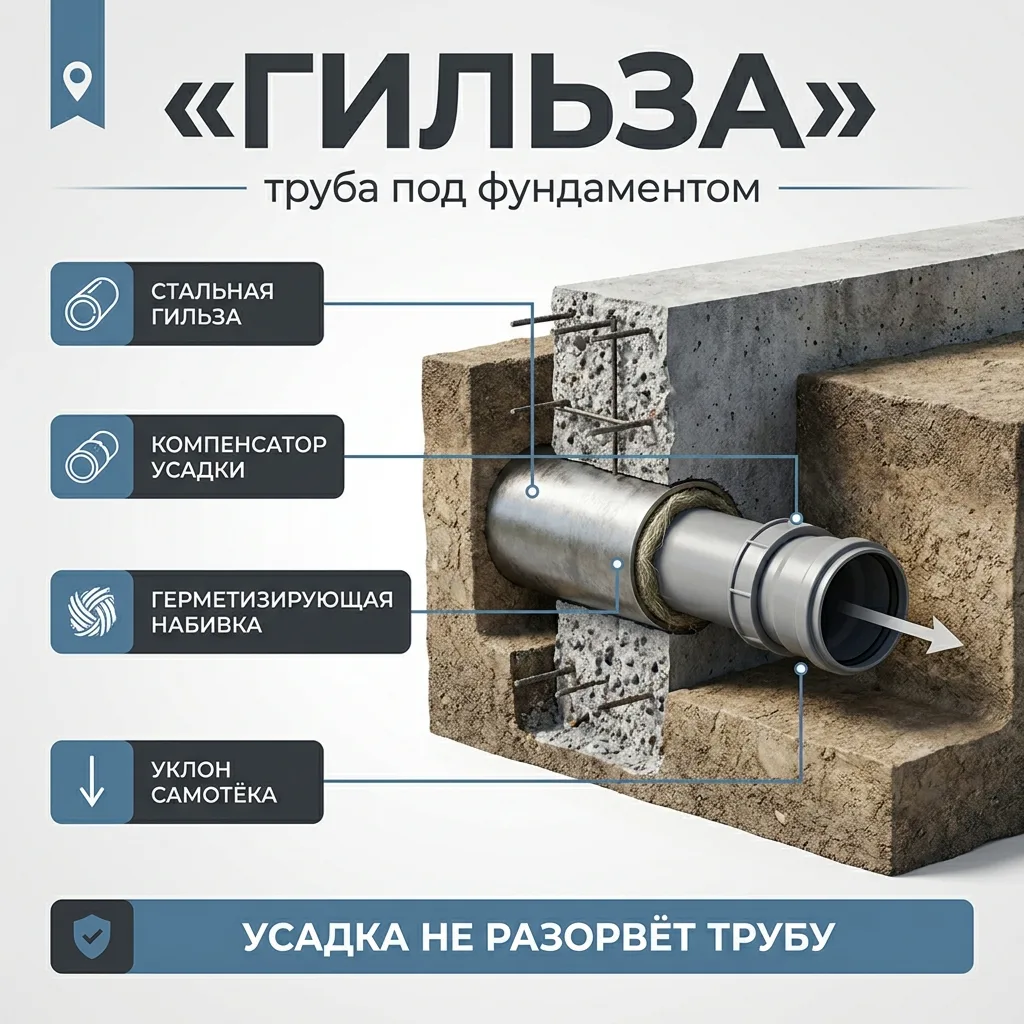

Гильза — это отрезок трубы большего диаметра, который закладывают в фундамент ещё на стадии заливки. Сквозь неё потом свободно проходит рабочая канализационная труба.

Смысл простой: рабочая труба не касается бетона напрямую. Фундамент двигается — гильза двигается вместе с ним, а внутри остаётся зазор, в котором труба спокойно лежит и никуда не упирается.

Для канализации ПВХ диаметром 110 мм гильзу беру минимум 160 мм, а лучше 200 мм. Кольцевой зазор должен быть с запасом — по 20–25 мм со всех сторон. Материал гильзы — обычная толстостенная ПНД или стальная труба, разницы для работы узла нет.

📏 Зазор — это не пустота, а рабочая зона

Самая частая ошибка после «замуровали намертво» — зазор оставили, но забили его цементом или монтажной пеной под завязку. Результат тот же: труба снова жёстко схвачена.

Кольцевое пространство между рабочей трубой и гильзой заполняют эластичным материалом. Я использую просмоленную паклю или минеральную вату, а торцы уплотняю нетвердеющим герметиком. Такой узел герметичен от грунтовых вод и грызунов, но позволяет трубе смещаться.

По нормам ввод инженерных сетей через фундамент делают именно так — с зазором и мягким уплотнением. Никакого бетона внутри гильзы. Это критично: жёсткая заделка в этом узле — прямой путь к аварии.

⬇️ Компенсация усадки — почему труба должна «провисать»

Дом садится не на миллиметр. На пучинистых суглинках Приазовья первый год может дать усадку до 30–40 мм, и это нормально для нового строения. Труба обязана этот ход отработать.

Гильзу в теле фундамента ставлю с небольшим вертикальным люфтом — вытянутое отверстие, чтобы при осадке дома гильза с трубой опускалась, а не рвалась. А сам выпуск от дома до колодца прокладываю так, чтобы у трубы была свобода по вертикали в первом метре за фундаментом.

Часто добавляю компенсационный участок — раструбное соединение сразу за выходом из гильзы, не проклеенное намертво, а на резиновом уплотнителе. Оно съедает подвижку и не даёт нагрузке дойти до раструбов внутри дома.

🌡️ Про глубину и уклон, раз уж режем фундамент

Раз труба идёт под фундаментом — сразу считаем глубину заложения. В нашем регионе грунт промерзает в среднем на 0,8–1,0 м, но канализацию я всегда веду с запасом или утепляю, если выше этой отметки не уходит.

Уклон для 110-й трубы — 2 см на метр погонный. Меньше — не самотёк, а болото с засорами; больше — вода убегает, а фекальные массы остаются на стенках. Это правило работает всегда, спорить с физикой бесполезно.

И ещё: гильзу закладывайте на этапе опалубки, а не долбите готовый фундамент перфоратором. Пробитое отверстие в ленте ослабляет арматуру и сам бетон — потом по нему пойдёт трещина. Одна закладная труба за 400 рублей на стадии заливки экономит вам капитальный ремонт ввода.

Пройти фундамент канализацией — операция на полчаса, если голова на месте и гильза лежит в опалубке. А переделка потом — это вскрытый отмосток, раскопанный ввод и запах, который жена вам ещё год будет вспоминать.
